ハンディRⅡテレコン

ハンディRⅡテレコン

ハンディRⅡテレコン

小型のホイストクレーン等を操作するのに使用します。

操作点数に応じて、10点と14点タイプをご用意。

制御器は防塵・防水(IP65)構造にて工場内や屋外等、作業環境の悪い場所での使用に対応します。

また、デジタル伝送方式など誤動作を防止する機能を持ち、安全な操作を提供します。

傾斜検出機能を搭載し、操作中に転倒した場合の誤操作の防止に効果を発揮します。

無線電波は300MHz帯の微弱無線、429MHz帯及び1200MHz帯の特定小電力無線をラインナップ。

お客様の使用環境に合わせた最適な機種をご提案いたします。

テレコンとは

「テレコン」はクレーンの無線コントローラー(クレーン無線操縦装置)です。 無線操作を行う「テレコン制御器」と、電波を受信しクレーンに対して操作信号を出力する「テレコン受信装置」から構成されます。クレーンには有線のペンダントでボタン操作するタイプや、クレーン機上の操作室からハンドルやボタン操作するものがあります。

これらのクレーンを無線にて地上より操作可能にすることを通称「クレーン無線化」と呼びます。 クレーン無線化により、無線遠隔操作することにより次のメリットがあります。

安全性・生産性の向上

クレーン無線化のメリット

①クレーン無線化により”安全に作業”できます。

・作業者から吊荷等の対象物が見やすい状態で作業できます。また有線のペンダント式ではケーブルの届く範囲内での作業になりますが、無線ではケーブルの縛りがなく、危険地帯を回避してより安全な場所で作業可能になります。

②クレーン無線化により”生産効率がUP”します。

・クレーンの運転にて、操縦する人に合図を送る合図マンが減らせます。2～3人で操作していたものが一人で作業可能になります。

・有線のペンダント式ではケーブルの届く範囲が限られており、ケーブルを気にしながら作業が必要となります。無線化した場合、ケーブルを気にすることなく作業できますので作業者の疲労軽減に貢献します。

・機上操作のクレーンの場合は、無線で地上から操縦できますのでクレーンを昇り降りして作業する必要がなくなります。

以上より、安全性や生産効率やが向上することで、「経営効率のup」にもつながります。

導入実績

愛知製鋼株式会社 愛知電機株式会社 王子製紙株式会社 株式会社UACJ 株式会社デンソー 株式会社神戸製鋼所 三菱自動車工業株式会社 三菱重工株式会社 日本製鉄株式会社 大同特殊鋼株式会社 中央発條株式会社 東晃鋼業株式会社 日本軽金属株式会社 本田技研工業株式会社

主な特徴と機能

ハンディRⅡテレコン

防塵・防水(IP65)構造

・制御器は保護等級IP65対応により耐水・防塵性を確保。

ハンディRⅡテレコン

アクセスコードによるセキュリティ機能

・電源キースイッチの代りにアクセスコード(パスワード)を入力することにより

　電源が入る機能をオプションで搭載。

　不特定多数の人が操作可能な現場においてのセキュリティに役立ちます。

テレコン符号化イメージ

誤動作を防止する無線データ伝送

・個別に与えられた固有識別番号（アドレス）を確認するアドレス照合

・伝送エラーを判定する同期ワード、反転2連送照合、パリティチェック

ハンディRⅡ受信装置

JISに準拠した高い安全性

・JIS B 9960-1「機械類の安全性」の9.2.7ケーブルレス制御に準拠

その他の特徴と機能

転倒イメージ

各種インターロック機能安全機能

「傾斜検出機能」により、操作者の転倒など危険状態が発生した場合、強制的に動作を停止させます。(必要に応じ、有効/無効の設定が可能です)

制御器を落下された際、動作を停止する「落下衝撃検出機能」

操作性、ホールド感を追及することで操作ミスの防止や落下防止に貢献

正逆インターロック_ハンディR㈼

各種インターロック機能

電源投入時に操作信号がONしていると、主電源が入らない「主電源投入インターロック機能」

巻上と巻下げなど相反する操作を同時に行った場合は操作信号を出力しない「正逆インターロック機能」

旧式テレコン

旧テレコンと互換性があり置換が可能

旧ハンディ、ハンディ10/10V、ハンディR(10点、14点)からの置き換えが可能です。

ハンディテレコン リレーとアブソーバ

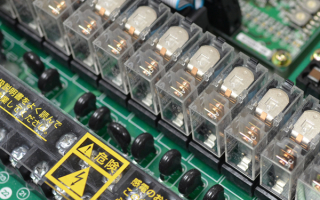

大容量リレーとサージを保護するアブソーバを内蔵

リレーは大容量リレーを使用、リレー溶着などの故障を減らし安全性を向上させます。

出力接点保護用にサージアブソーバを内蔵、サージから機器を保護します。

ハンディテレコン カスタマイズ

カスタマイズ

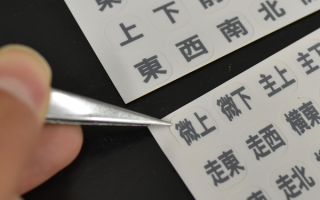

スイッチ名称はお客様の要望に合わせた仕様で納入します。(専用シールによる対応)

無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ

製品仕様

共通仕様

品名
項目
内容
KC8441C(10点)
KC8441D(14点)
無線周波数
307.000MHz～310.975MHz
160波
送信出力
500μV/m以下 at 3m
通達距離
約50m
応答時間
約100msec
外形寸法
W260×H100×D75mm
変調方式
MSK　2400bps
使用温度･湿度
-10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性
0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分
KC8442C(10点)
KC8442D(14点)
無線周波数
429.2500MHz～429.7375MHz
40波
送信出力
10mW
通達距離
約150m
応答時間
約100msec
変調方式
MSK　2400bps
使用温度･湿度
-10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性
0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分
KC8445C(10点)
KC8445D(14点)
無線周波数
1216.0375MHz～1216.5000MHz 19+10波
1252.0375MHz～1252.5000MHz 19+10波
送信出力
10mW
通達距離
約100m
応答時間
約100msec
変調方式
MSK　2400bps
使用温度･湿度
-10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性
0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分
品名
KC8441C(10点)
KC8441D(14点)
項目 内容
無線周波数 307.000MHz～310.975MHz
160波
送信出力 500μV/m以下 at 3m
通達距離 約50m
応答時間 約100msec
外形寸法 W260×H100×D75mm
変調方式 MSK　2400bps
使用温度･湿度 -10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性 0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分
品名
KC8442C(10点)
KC8442D(14点)
項目 内容
無線周波数 429.2500MHz～429.7375MHz
40波
送信出力 10mW
通達距離 約150m
応答時間 約100msec
変調方式 MSK　2400bps
使用温度･湿度 -10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性 0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分
品名
KC8445C(10点)
KC8445D(14点)
項目 内容
無線周波数 1216.0375MHz～1216.5000MHz 19+10波
1252.0375MHz～1252.5000MHz 19+10波
送信出力 10mW
通達距離 約100m
応答時間 約100msec
変調方式 MSK　2400bps
使用温度･湿度 -10℃～+60℃　90％Rh以下　(結露なきこと)
耐振動性 0～10Hz　振幅3mm　10～30Hz　振幅1mm　3方向30分

制御器

品名
項目
内容
KC3441C(10点)
KC3441D(14点)
電源
Ni-Cd電池
連続使用時間
約20時間
保護等級
IP65（防塵・防水）
寸法･質量
W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）
KC3442C(10点)
KC3442D(14点)
電源
Ni-Cd電池
連続使用時間
約10時間
保護等級
IP65（防塵・防水）
寸法･質量
W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）
KC3445C(10点)
KC3445D(14点)
電源
Ni-Cd電池
連続使用時間
約8時間
保護等級
IP65（防塵・防水）
寸法･質量
W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）
品名
KC3441C(10点)
KC3441D(14点)
項目 内容
電源 Ni-Cd電池
連続使用時間 約20時間
保護等級 IP65（防塵・防水）
寸法･質量 W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）
品名
KC3442C(10点)
KC3442D(14点)
項目 内容
電源 Ni-Cd電池
連続使用時間 約10時間
保護等級 IP65（防塵・防水）
寸法･質量 W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）
品名
KC3445C(10点)
KC3445D(14点)
項目 内容
電源 Ni-Cd電池
連続使用時間 約8時間
保護等級 IP65（防塵・防水）
寸法･質量 W56×H200×D46mm (突起部を除く)　約420g(Ni-Cd電池含む）

受信装置

品名
項目
内容
KC2441C
KC2442C
KC2445C
電源
AC100～AC240V　50/60Hz　1φ　50VA以下
出力接点
AC250V 5A
保護等級
IP40
寸法質量
W297×H225×D61mm (突起部を除く)　約3kg
品名
KC2441C
KC2442C
KC2445C
項目 内容
電源 AC100～AC240V　50/60Hz　1φ　50VA以下
出力接点 AC250V 5A
保護等級 IP40
寸法質量 W297×H225×D61mm (突起部を除く)　約3kg

修理・サポート

テレコン装置

テレコンに関するご相談・お見積り

テレコン装置の「新規導入や更新を検討している」「他社製品と比較検討している」こういったご相談やご要望を承ります。お電話もしくは問合せフォームよりお問合せください。

テレコンの修理

テレコンの修理・点検

当社内にてテレコン製品の修理を行います。

事前見積りに対応いたします。

故障などで緊急を要する場合、現地修理対応(東海地区)を行います。尚、即時の対応ができない場合もございますのであらかじめご了承下さい。テレコンは現場環境の悪い場所での利用が多い装置です。機能を維持するために定期的な点検(1年に1回)をおすすめしています。

制御器本体の分解清掃、消耗品の交換、機能の確認を行います。(点検対応機種:ハイパーテレコン)

電波環境

電波環境の事前調査

工場内では、設備から発生するノイズや外部から飛来する電波等がテレコンの無線電波に影響を与える恐れがあります。

当社では専用の測定器を用いた電波調査にてノイズや外来電波を測定します。

調査結果を報告書で提出し、最適な機種をご提案いたします。

カタログダウンロード

ハンディRⅡテレコン テレコン総合カタログ
ハンディRⅡテレコン ハンディSテレコン
ハンディRⅡテレコン ハイパーテレコンGシリーズ
ハンディRⅡテレコン ハンディRⅡテレコン

その他の
資料

その他の製品
