エスティテレコンPBタイプ

エスティテレコンPBタイプ

エスティテレコン(STテレコン)は、双方向通信が可能なテレコンです。双方向通信をすることで、各種情報を手元で表示でき、安全性、作業性、保守性の向上に貢献します。

高い安全性が要求される作業環境や、複雑な操作が必要な装置を操作する場合において、無線操作による抜群の操作性と安全性を提供いたします。

重厚長大産業で使用されている大型の天井クレーン、大型ホイスト、ジブクレーンなどにとどまらず、建設用重機、搬送台車などのクレーン以外の安全に無線操作する必要がある機器や設備で多く使用されています。

操作スイッチの配置や、機能、リレー出力の安全インターロック回路など、お客様の要望に合わせ、都度個別に設計することにより、作業環境に合わせた柔軟なカスタマイズが可能となります。

各部がユニット構造になっているため、保守メンテナンスを行うことにより長期間ご使用できる様になっています。

テレコンとは

「テレコン」はクレーンの無線コントローラー(クレーン無線操縦装置)です。 無線操作を行う「テレコン制御器」と、電波を受信しクレーンに対して操作信号を出力する「テレコン受信装置」から構成されます。クレーンには有線のペンダントでボタン操作するタイプや、クレーン機上の操作室からハンドルやボタン操作するものがあります。

これらのクレーンを無線にて地上より操作可能にすることを通称「クレーン無線化」と呼びます。 クレーン無線化により、無線遠隔操作することにより次のメリットがあります。

安全性・生産効率向上

クレーン無線化のメリット

①クレーン無線化により”安全に作業”できます。

・作業者から吊荷等の対象物が見やすい状態で作業できます。また有線のペンダント式ではケーブルの届く範囲内での作業になりますが、無線ではケーブルの縛りがなく、危険地帯を回避してより安全な場所で作業可能になります。

②クレーン無線化により”生産効率がUP”します。

・クレーンの運転にて、操縦する人に合図を送る合図マンが減らせます。2~3人で操作していたものが一人で作業可能になります。

・有線のペンダント式ではケーブルの届く範囲が限られており、ケーブルを気にしながら作業が必要となります。無線化した場合、ケーブルを気にすることなく作業できますので作業者の疲労軽減に貢献します。

・機上操作のクレーンの場合は、無線で地上から操縦できますのでクレーンを昇り降りして作業する必要がなくなります。

以上より、安全性や生産効率やが向上することで、「経営効率のup」にもつながります。



主な特徴と機能

双方向通信

1波の双方向通信により操作対象機器や周辺機器の状態を手元表示できます。1波の周波数で双方向通信することで、周波数管理が容易になります。

オートパワーオフ

一定時間無操作の場合、指定の時間で自動的に電源を切ることが可能です。電源切り忘れによる誤操作を防止し安全性の向上に貢献します。

起動時状態確認機能

起動時のスイッチ状態を監視し、スイッチに短絡などの異常があれば7segLEDに状態を表示して起動できなくします。

受信レベル表示

電波の受信レベルを表示、機器の受信状態を手元で確認できます。

ナローバンド対応   (1.2GHz特定小電力使用時)

ナローバンドに対応することにより無線チャネルが76チャネル、0.8mW使用時は152チャネル増加しました。より多くの無線機を使用できます。

誤り訂正

電波障害による無線通信エラーの発生しやすい環境でも使用ができる誤り訂正機能(オプション)により使用環境の幅を広めました。

防塵・防水(IP65)構造

ハイパーテレコンGシリーズと同様、移動端末器(操作器)の保護等級は防塵・防水(IP65)構造です。屋外での使用や、水を使用した作業現場での使用が可能です。

入出力切替設定機能

最大48点に対し、8点ごとで入力/出力切替設定が可能。また、設定情報は全てEEPユニットに記憶、保守交換時EEPユニットを差し替えることにより、複雑な設定をする手間を省きます。

情報表示機能

移動端末器(操作器)に固定端末装置(設置器)に接続した設備の情報表示が可能です。秤量値を表示させ、確認、0リセットするといったこと等がこの一台で可能です。また、現在の無線周波数チャネルなど、テレコン自体の情報表示も可能です。

その他の特徴と機能

押釦スイッチ

操作スイッチはテレコン用に開発した専用スイッチを採用。磁気に影響を受けない高信頼性マイクロスイッチを使用し、操作回数100万回以上の高寿命と耐久性を実現しました。

柔軟なカスタマイズ性により、お客様のご要望に合わせてスイッチに操作名銘板を作成、操作点数、種類およびスイッチ配置を変更をします。

ケースガードプロテクタ

四隅に高い耐久性を有するエラストマー製ケースガードプロテクタを採用。衝撃から本体を守ることにより故障頻度を抑え、安全性の向上を図りました。

固定ねじを緩めることで取り外しが容易な構造です。摩耗、破損しても簡単に交換ができます。

操作回路

電源投入時に指定の操作信号がONしていると、主電源が入らない主電源投入インターロック機能を搭載しています。

相反する操作を同時に行った時(上昇、下降同時操作等)は、共に出力しない正逆インターロック機能を搭載しています。

1つの操作スイッチに対し、操作した時にONとなる信号と、操作しない時にONになる信号(ゼロ信号)を用意し、万一二つの信号を同時に受信したときは異常とみなし、出力を切るようにした安全設計となっています。

固定端末装置(設置器)

JIS B 9960-1「機械類の安全性」の9.2.7 ケーブルレス制御に準拠しています。

面倒な無線局の免許が不要な3種類の無線規格に対応しています。 (429MHz特小、1.2GHz特小、微弱無線局)

誤動作を防ぐ、サイクリックデジタル伝送方式を採用しています。

高信頼性で省スペースでハード回路変更が容易なワイヤーラッピングを採用しています。

メンテナンス

各ユニットに自己診断表示灯が付き、故障の際もユニット交換で簡単復旧が可能です。

動作表示ランプ付きのミニコントロールリレーを使用しているため、動作状態の把握が容易です。

エスティテレコン シリーズ PB タイプの無線化実績例

天井クレーン、橋形クレーン、アンローダ、ホイスト、ジブクレーン、リフティングマグネット付きクレーン、コイルリフター付きクレーン、ブルドーザ、トンネル掘削機、搬送台車、窓拭き用ゴンドラ、ボーディングブリッジ、ストラドルキャリア

製品仕様

共通仕様

品名
項目
内容
KWC811G
KWC811J
KWC811K
KWC811C
KWC811D

機器アドレス
16ビット
応答時間
▶ 誤り訂正機能無効時
  単方向通信時:約30ms、双方向通信時:約90ms
▶ 誤り訂正機能有効時
  単方向通信時:約50ms、双方向通信時:約130ms
品名
KWC811G
KWC811J
KWC811K
KWC811C
KWC811D

項目 内容
機器アドレス 16ビット
応答時間
▶ 誤り訂正機能無効時
  単方向通信時:約30ms、双方向通信時:約90ms
▶ 誤り訂正機能有効時
  単方向通信時:約50ms、双方向通信時:約130ms

移動端末器 (操作器)

品名
項目
内容
KWC311G
KWC311J
KWC311K
KWC311C
KWC311D
操作スイッチ(標準)
押しボタンスイッチ13個+非常停止1個
増設時:7個スイッチ追加
伝送点数
入出力切替 最大48点(8点ごとの入出力切替)
出力固定   最大8点
電源
Ni-MH電池 4.8V 1650mAh
連続使用時間
満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級
IP65(防塵・防水)
使用温湿度範囲
-10℃~+60℃、85%RH以下(結露なきこと)
外形寸法
W280×H115×D114mm(突起部を除く)
約1.49kg(電池含む・ベルト除く)
品名
KWC311G
KWC311J
KWC311K
KWC311C
KWC311D
項目 内容
操作スイッチ(標準) 押しボタンスイッチ13個+非常停止1個
増設時:7個スイッチ追加
伝送点数 入出力切替 最大48点(8点ごとの入出力切替)
出力固定   最大8点
電源 Ni-MH電池 4.8V 1650mAh
連続使用時間
満充電時:8時間以上
(電池の状態、気温などの使用条件によって異なります)
保護等級 IP65(防塵・防水)
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W280×H115×D114mm(突起部を除く)
約1.49kg(電池含む・ベルト除く)

固定端末装置 (設置器)

品名
項目
内容
KWC210G
KWC210J
KWC210K
KWC210C
KWC210D
信号出力仕様
使用リレー
HH53P-FL-DC24V(富士電機)

出力
定格通電電流5A
入力
コイル電圧:DC24Vサージ吸収用ダイオード付き)、コイル抵抗:650Ω
突入電流
100V/200V 30Atyp/60Atyp 5ms以下
電源
AC100~240V 50~60Hz 100VA以下(リレー24個ON時)
保護等級
IP40
使用温湿度範囲
-10℃~+60℃、85%RH以下(結露なきこと)
外形寸法
W360×H605×D215mm(突起部を除く)  、20kg以下
耐衝撃性
294m/s2(30G)、正弦半波、作用時間11ms 3方向各3回 ただしリレーを除く
耐振動性
29.4m/s2(3G)、10~55Hz 対数掃引 3方向15分 ただしリレーを除く
品名
KWC210G
KWC210J
KWC210K
KWC210C
KWC210D
項目 内容
信号出力仕様 使用リレー
HH53P-FL-DC24V(富士電機)

出力 定格通電電流5A
入力 コイル電圧:DC24Vサージ吸収用ダイオード付き)、コイル抵抗:650Ω
突入電流 100V/200V 30Atyp/60Atyp 5ms以下
電源 AC100~240V 50~60Hz 100VA以下(リレー24個ON時)
保護等級 IP40
使用温湿度範囲 -10℃~+60℃、85%RH以下(結露なきこと)
外形寸法 W360×H605×D215mm(突起部を除く)  、20kg以下
耐衝撃性 294m/s2(30G)、正弦半波、作用時間11ms 3方向各3回 ただしリレーを除く
耐振動性 29.4m/s2(3G)、10~55Hz 対数掃引 3方向15分 ただしリレーを除く

充電器

品名
項目
内容
KWC400 充電器

専用アダプター付
電源
AC100V~AC240V 50/60Hz(専用AC電源アダプター)、55VA以下
充電時間
約85分
使用温湿度範囲
0℃~+40℃、90% Rh以下(結露なきこと)
寸法・質量
W152×H58×D92mm、 約210g
品名
KWC400 充電器

専用アダプター付
項目 内容
電源 AC100V~AC240V 50/60Hz(専用AC電源アダプター)、55VA以下
充電時間
約85分
使用温湿度範囲 0℃~+40℃、90% Rh以下(結露なきこと)
寸法・質量 W152×H58×D92mm、 約210g

カタログダウンロード

その他の
資料

その他の製品

エスティテレコンUVHタイプ

エスティテレコンUVHタイプ

大型クレーンやホイストクレーンなどに最適なUVH(ユニバーサルハンドル)搭載の簡単操作を実現。

双方向通信が可能なテレコンです。双方向通信をすることで、各種情報を手元で表示でき、安全性、作業性、保守性の向上に貢献します。

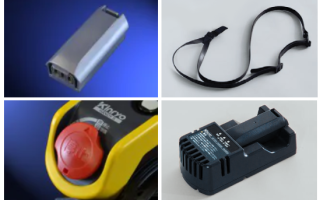

ハンディSテレコン 消耗品・保守部品
