「WL-K600業務放送装置用の補助装置を製作

― 復旧ボタンの押し忘れ対策 ―」





先日、ある施設に Panasonic製 業務放送装置「WL-K600」 を納品しました。

WL-K600は、

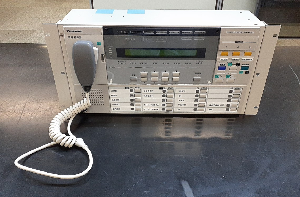

システムコントローラ（WK-KC600）

入出力制御ユニット（WU-KR600）



この2つを中心に構成され、さらに



電源制御ユニット

電力増幅ユニット（パワーアンプ）



を組み合わせることで、最小4ユニットで放送システムを構築できます。

システムコントローラには、放送操作用のスイッチやマイクが最初から備わっており、小規模な事業所であれば、この構成だけで十分に運用可能です。





ここからは、実際に扱ってみて感じた

”「良かった点」と「気になった点」“　を施工・設置する側の視点でまとめます。

＜良い点＞

・必要な機器が少なく、配線や接続が簡単

・コントローラ前面の液晶表示が見やすく、動作状況が分かりやすい

・オリジナルの音声メッセージを登録できる

・年間プログラムタイマー機能を内蔵している

・専用ソフトを使って、パソコンから設定・登録ができる

・本体に登録した音声メッセージを、前面ボタンですぐ再生できる

・電話ページング放送の開始・終了時に

・上りチャイム（ピンポンパンポン↑）、

下りチャイム（ピンポンパンポン↓）

をシステムコントローラ側で設定できる

＜気になった点＞

・年間プログラムタイマーの登録期間は「現在の日付から1年先まで」

・パソコンとの接続がUSBのみで、ネットワーク経由の設定ができない

・登録できる音声メッセージが 最大15種類（合計15分） と少なめ

→ メッセージが多い運用では不足しがち

・音声データの登録は

PCカード（SDカード変換アダプタ＋SDカード）経由のみ

（パソコンでデータ作成 → カードに保存 → 本体に挿入 → 本体操作で読み込み）

・本体ボタンでメッセージを再生したあと、

必ず「復旧ボタン」を押す必要がある

（自動で元の状態に戻らない）



この復旧操作を忘れると、

優先順位の低いページング放送などが鳴らなくなってしまいます。



全体的に見ると、

操作が分かりやすく、1台で多くの機能を備えたオールインワン型の装置なので、

小規模な事業所で使うには、とても使いやすい放送装置だと感じました。





補助装置について（本題）



ここからが、ブログタイトルにもある 「補助装置」 の話です。

先ほど触れた



「メッセージ再生後に、復旧ボタンを押す必要がある」



この点が、実際の運用で一番気になりました。

短いメッセージであれば問題ないのですが、

長いメッセージを再生したあとに、復旧ボタンを押し忘れるケースが意外と多いのです。



そこで今回は、

「ボタン操作でメッセージ再生後、

一定時間が経っても復旧ボタンが押されなかった場合に、

音声でお知らせする補助装置」

を製作しました。



補助装置の仕組み



WL-K600は本体設定により、

「本体マイク放送中」

「メッセージ放送中」

といった状態を、入出力制御ユニットの接点信号として外部に出力できます。

今回はこの信号を利用しました。

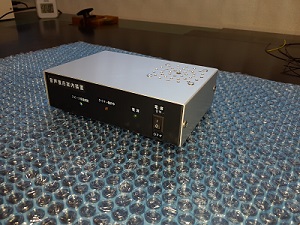

補助装置は、

・マイコン

・音声合成IC

・アンプIC

で構成し、市販のケースを加工して製作しています。

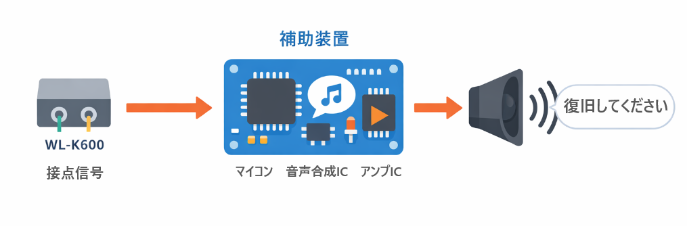

動作の流れ



まず、マイコンが放送の状態を監視します。

メッセージ放送中に、

・本体マイクによる割り込み放送

・緊急放送

が行われる可能性もあるため、

4つの信号を取り込んで状況を判断しています。

条件を満たした場合、マイコンがタイマーで時間をカウントし、

一定時間が経過しても復旧ボタンが押されていなければ、音声合成ICへ指示（UART通信）を送信します。

すると、

音声合成IC → アンプIC → スピーカー

という流れで、

「復旧してください」といった案内音声が繰り返し再生されます。

システムコントローラの復旧ボタンが押されると、

この案内音声は自動的に停止します。



以上、簡単ではありますが、

”WL-K600業務放送装置用に製作した補助装置（音声案内）”のご紹介でした。



最後に

今回の作業は、

設備の老朽化に伴う放送設備の更新工事として、

・放送システムの設計

・装置の設定・プログラム登録

・現地での工事

まで、すべて当社で一貫して対応しました。



更新前の機器は 平成4年（1992年）納入。

実に 30年以上使用されていました。



私自身が入社する前から稼働していた設備で、若手社員の中には、まだ生まれていない者もいます。

それほど長く使われ、

普段は当たり前すぎて存在を意識しない放送設備ですが、

ひとたび故障すると、

全館放送や緊急放送ができなくなる大きなリスクがあります。

そのため、

早めに更新計画を立てることを強くおすすめします。
